Разработка предлагаемой системы организации контроля за поступлением доходов на городских и пригородных маршрутах в городе Гомеле

Материалы » Развитие системы контроля за поступлением доходов на городских и пригородных маршрутах г. Гомеля и Гомельского региона » Разработка предлагаемой системы организации контроля за поступлением доходов на городских и пригородных маршрутах в городе Гомеле

Страница 5

а) процессинговый центр транспортных транзакций – выполняет прием от ПТП и ДП транспортных транзакций, формирование по запросу отдела тарифов отчетов о проездах, передача ПТП и ОТ управляющей информации;

pic-regular-16

МБ БПТ

pic-regular-17

МБ Поездочный

pic-regular-18

МБ Поездочный 10

pic-regular-19

Автобус

Троллейбус

Трамвай

pic-regular-22

Льготный

Рисунок 4.6 – Виды магнитных билетов

б) центральный сервер центра эмиссии проездных – база данных: информация о проездных билетах, баланс проездных билетов, информация о пунктах продажи проездных. Прием транзакций от пунктов продажи проездных, формирование по запросам ОТ и ЦЭП отчетов;

в) АРМ ПТП (ДП) – рабочее место оператора ПТП или диспетчерского пункта, выполняющего выдачу транспортных терминалов для кондукторов в начале смены, прием и инкассацию транспортных терминалов в конце смены;

г) пункт продажи проездных (ППП)– пункт, осуществляющий продажу или пополнение электронных проездных за наличный расчет. Должен быть оборудован электронным терминалом для продажи и пополнения проездных. Периодически осуществляет передачу информации о проданных проездных в ЦС ЦЭП. Для передачи информации используются коммутируемые линии;

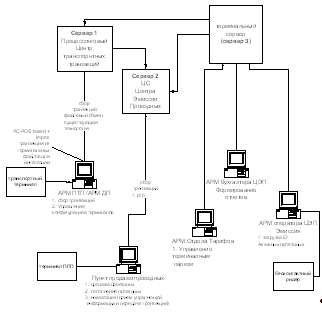

Рисунок 4.7 – Общая схема работы системы электронного проездного билета

д) АРМ оператора ЦЭП – рабочее место оператора ЦЭП. Предназначено для активизации новых проездных билетов, помещение проездных билетов в черный список, блокированию проездных билетов. Отчеты по объемам эмиссии проездных, количеству активных проездных и т.д.;

е) АРМ бухгалтера ЦЭП – формирование отчетов по проданным ППП проездным, для последующих расчетов между ППП и эмитентом проездного билета. Ежедневный контроль инкассации ППП. Формирование отчетов по совершенным проездам, для последующих расчетов между эмитентом проездного и перевозчиками.

Общая схема работы электронного проездного билета.

Электронный проездной документ изготавливается производителем пластиковых карт в соответствии с дизайном, утвержденным заказчиком.

Проездной документ передается в центр эмиссии проездных.

Центр эмиссии проездных производит регистрацию проездного билета в центральном сервере ЦЭП. В момент регистрации проездного билета в центральном сервере ЦЭП создается учетная запись, содержащая идентификатор проездного билета и текущий баланс проездного билета (равен 0). Операция выполняется через АРМ оператора ЦЭП (рисунок 4.7).

Центр эмиссии проездных передает проездной документ в пункт продажи проездных (ППП) для последующей продажи проездного билета.

ППП выполняет продажу проездного билета пассажиру. В момент продажи проездного документа в транспортное приложение записывается «остаток проездного», а также формируется транзакция, содержащая информацию о факте продажи проездного документа пассажиру и сумме пополнения проездного билета. Проездной документ передается пассажиру. Транзакция сохраняется в памяти электронного терминала.

Сумма, взимаемая с пассажира в момент продажи проездного документа, включает стоимость проездного документа (карты). Транзакция, формируемая ППП, содержит информацию о стоимости проездного документа.

Пассажир осуществляет проезд на транспортном средстве с расчетом при помощи проездного документа. В момент расчета транспортный терминал считывает данные c карты, определяет возможность оплаты проезда, выполняет уменьшение остатка проездного документа на стоимость проезда и формирует транзакцию с информацией о расчете за проезд в данном транспортном средстве с использованием проездного билета.

Информация обо всех транзакциях передается на центральный сервер ЦЭП, где происходит:
