Далее необходимо определить коэффициент запаса прочности по формуле:

http://dvfokin.narod.ru/diplom_konstr/4.2.7.gif.

Примечание: Если затянутый болт не нагружен осевой силой (примером является крепление люков, крышек, к герметичности которых не предъявляются особые требования), то расчет ведется по следующей формуле:

http://dvfokin.narod.ru/diplom_konstr/4.2.9.gif,

где http://dvfokin.narod.ru/diplom_konstr/4.2.10.gif - сила затяжки болта, Н.

Допускаемое напряжение на растяжение для болта определяется по формуле:

http://dvfokin.narod.ru/diplom_konstr/4.2.11.gif,

где http://dvfokin.narod.ru/diplom_konstr/4.2.12.gif - предел текучести, МПа;

http://dvfokin.narod.ru/diplom_konstr/4.2.13.gif - допускаемый коэффициент запаса прочности. Зависит от характера нагрузки, материала и диаметра болта и от того, контролируется или не контролируется затяжка болта.

При неконтролируемой затяжке равен 1,5…6,5; при контролируемой – 1,3…2,5.

Задача №2

Рассчитать на прочность рукоятку съемника подшипника, если длина рукоятки http://dvfokin.narod.ru/diplom_konstr/4.2.14.gif, рукоятка изготовлена из стали.

http://dvfokin.narod.ru/diplom_konstr/4.2.15.gif

Рисунок 2 – Эпюра изгибающих моментов

Рукоятка испытывает напряжение изгиба, условие прочности при этом определяется по формуле:

http://dvfokin.narod.ru/diplom_konstr/4.2.16.gif,

где http://dvfokin.narod.ru/diplom_konstr/4.2.17.gif - изгибающий момент, Н·м;

http://dvfokin.narod.ru/diplom_konstr/4.2.18.gif,

где http://dvfokin.narod.ru/diplom_konstr/4.2.19.gif - усилие, прикладываемое к рукоятке, Н;

http://dvfokin.narod.ru/diplom_konstr/4.2.20.gif - момент сопротивления изгибу;

Для круглого сечения равен:

http://dvfokin.narod.ru/diplom_konstr/4.2.21.gif,

где http://dvfokin.narod.ru/diplom_konstr/4.2.22.gif - диаметр стержня рукоятки, мм.

Далее необходимо определить коэффициент запаса прочности аналогично рассмотренному выше в Задаче №1.

Задача №3

Расчет шпоночных соединений.

Рассчитывают шпонку как наиболее слабую деталь соединения. Размеры стандартных шпонок подобраны из условия прочности на смятие, поэтому основным расчетом их является проверочный расчет на смятие.

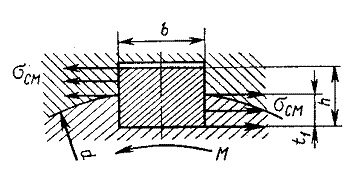

Расчет призматической шпонки

Размеры сечений шпонки (ширину b и высоту h), глубину паза t1 выбирают в зависимости от диаметра вала d.

http://dvfokin.narod.ru/diplom_konstr/4.2.23.gif

Рисунок 3

Длину шпонки конструктивно принимают на 5…10 мм меньше длины ступицы, согласовывая со стандартом и проверяют на смятие:

http://dvfokin.narod.ru/diplom_konstr/4.2.24.gif,
