Проектирование системы оптоволоконного освещения

Коэффициенты отражения потолка 0,7, стен 0,5 и расчетной поверхности 0,1.

Затенение рабочих мест отсутствует. Нормированная освещенность =300 лк, а коэффициент запаса k=1,5.

Коэффициент использования излучаемого светильниками светового потока на расчетной плоскости =0,4.

При этом световой поток каждого источника света, необходимый для обеспечения уровня нормируемой освещенности согласно формуле 7.1 равно:

лм.

Ввиду того, что в проекторе используется неоновая лампа со световым потоком 2100 лм, а потери в оптоволокне составляют 3% и ввиду малого сечения оптоволоконной жилы, ее световой поток равен 800 лм.

Определим фактическую среднюю освещенность при использовании выбранного источника света:

лк.

Исходя из полученных значений для системы оптоволоконного освещения принимается проектор VP11-75Вт и оптоволоконный жгут С-Flex 6.

Определим, как должны размещаться оптоволоконные нити в помещении. Оптоволоконный жгут С-Flex 6 имеет 50 оптоволоконных нитей диаметром

0,75 мм. Исходя из рисунка 7,5, угол рассеивания светового потока от оптико-волоконных нитей данного диаметра равен . Зная угол рассеивания и высоту помещения определяется радиус окружности освещения от одной оптоволоконной нити, который составит расстояние 2м.

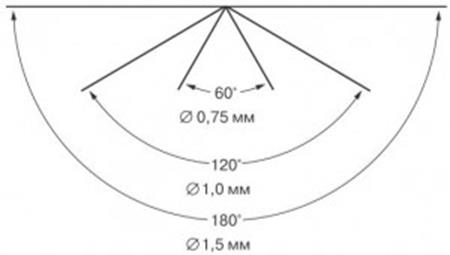

Рисунок 7.5 - Угол рассеивания светового потока от оптоволоконных нитей в зависимости от диаметра

Для достижения нормированной освещенности и эстетичного вида помещения необходимо разместить 6 рядов оптоволоконных нитей по 8 в каждом.

Размещение осветительных установок в помещении дежурного по станции приведено на рисунке 7.6.

Произведем оценку экономического эффекта, полученного при замене ламп накаливания на систему оптоволоконного освещения.

Расход электроэнергии на освещение помещения при работе 20000 часов:

, (7.3)

где Р - мощность одной лампы, Вт;

- стоимость 1 кВт×ч осветительной энергии, = 173,3 рублей;

N-количество ламп.

Для лампы накаливания расход электроэнергии на освещение:

руб/час.

Аналогично рассчитывается расход электроэнергии для оптоволоконного освещения:

руб/час

Расходы на замену ламп:

, (7.4)

где Сл – стоимость одной лампы, руб;

N-количество ламп;

- срок службы одной лампы.

Для ламп накаливания расход на замену ламп:

руб.
