Вычислим рабочий объем гидроцилиндра

где - механический КПД гидроцилиндра, учитывающий потери на трение в парах поршень - зеркало цилиндра и шток - накидная гайка ().

- коэффициент, определяется как

Тогда рабочий объем гидроцилиндра равен

Выбираем гидроцилиндр с рабочим объемом Wгц=9.7 л, ходом поршня L=630 мм. Остальные параметры гидроцилиндра приведены в таб.3.

По полученным значениям стойки, коромысла, тяги и гидроцилиндра строим схему привязки гидроцилиндра и находим точку его крепления (рис. 7).

Сориентируем теперь гидроцилиндр по отношению к коромыслу, для чего определим места расположения концевых шарниров гидроцилиндра на рукояти (шарнир D, см. рис. 7) и на коромысле (шарнир Е). Эту операцию будем называть в дальнейшем привязкой гидроцилиндра.

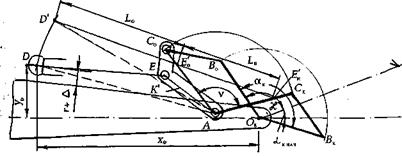

Рис. 7 Привязка гидроцилиндра привода ковша.

Потребуем, чтобы в крайних положениях ковша сопротивления грунта копанию преодолевались равными усилиями на штоке гидроцилиндра. Неудовлетворение этому требованию приводит к перегрузке гидроцилиндра в одном положении и недоиспользованию его силового потенциала в другом положении. Согласно этому требованию гидроцилиндр можно было бы привязать к коромыслу в точке Е'0 так, чтобы длина отрезка Е'0Е'К, параллельного отрезку С0СК, была в точности равна ходу поршня =630мм, а шарнир привязки гильзы к рукояти (точка D') находился бы на расстоянии L0 (длина гидроцилиндра по концевым шарнирам при полностью втянутом штоке) на одной прямой с отрезком Е'0Е'К. На завершающем этапе следует, не изменяя угла AE'0D', повернуть ломаную AE'0D' относительно шарнира А в положение, при котором, во избежание задевания проушины гильзы за рукоять, центр шарнира D находился бы на удалении ( - наружный радиус проушины; = 100 .150 мм - зазор) от верхнего обреза рукояти. Положения шарниров D и Е определят ориентацию гидроцилиндра по отношению к коромыслу, а взаимное расположение шарниров А, Е и С0, кроме того, определит конфигурацию коромысла.

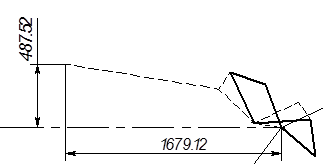

Рис. 8. Привязка гидроцилиндра привода ковша.

Выбор типоразмеров гидроцилиндра привода стрелы

В приводе стрелы устанавливают либо один, либо два гидроцилиндра.

При подъеме рабочего оборудования стреловыми гидроцилиндрами одолеваются силы тяжести стрелы, рукояти, ковша, грунта в нем, гидроцилиндров привода рукояти и ковша, коромысла и тяги, а также собственных поршней со штоками.
