Особенности поперечной устойчивости и управляемости на больших скоростях полета

Материалы » Аэродинамика самолета » Особенности поперечной устойчивости и управляемости на больших скоростях полета

Страница 2

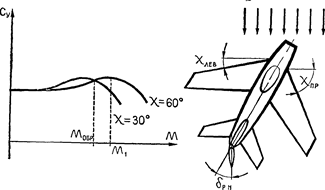

Рис. 33 Изменение Су в зависимости от числа М. полета и стреловидности крыла

При превышении некоторой скорости, соответствующей Мобр, изменение стреловидности таким образом изменяет подъемную силу, что у полукрыла с меньшей фактической стреловидностью подъемная сила уменьшается, а у полукрыла, действительная стреловидность которого увеличивается, произойдет рост подъемной силы. В результате то полукрыло, в сторону которого была отклонена педаль, начнет подниматься, т. е самолет начнет вращаться в сторону, противоположную отклонению педали.

Снижение эффективности рулей появляется при полете на закритических скоростях полета.

При полете на докритических скоростях отклонение руля (элерона) вызывает перераспределение давлений по всему профилю оперения или крыла, в результате чего возникает дополнительная аэродинамическая сила DУГ. О.

Если полет совершается на закритических скоростях, при которых на оперении возникают скачки уплотнения, то эффективность рулей резко снижается в результате того, что перераспределение давлений вдоль хорды профиля при отклонении руля распространяется вперед только до скачка уплотнения.

Объясняется это тем, что возмущения, вызванные отклонением руля и распространяющиеся со скоростью звука, не могут распространиться на ту часть оперения, где скорость потока больше скорости звука. Поэтому при отклонении руля (элеронов) при закритических числах М полета изменяется характер обтекания только той части оперения, которая расположена позади скачка уплотнения (Рис. 34).

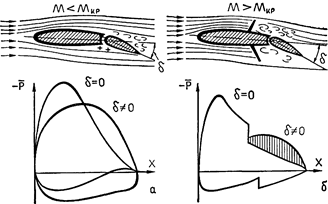

Рис. 34 Распределение давления вдоль хорды профиля при отклонении рулей при

Таким образом, в создании дополнительной аэродинамической силы, вызванной отклонением руля, принимает участие только часть площади оперения, в результате чего величина подъемной силы DУг. о. также будет уменьшена. Для повышения эффективности рулей на закритических скоростях полета стабилизатор и киль набираются из профилей с меньшей, чем у крыла, относительной толщиной с, увеличивается стреловидность хвостового оперения.

При полете на сверхзвуковых скоростях эффективность рулей почти полностью восстанавливается. Это объясняется тем, что при отклонении руля, например, вниз, над ним увеличивается разрежение из-за увеличения скорости потока, а под ним скорость потока уменьшается из-за его торможения. Вследствие этого разность давлений под рулем и над рулем увеличивается, что приводит к увеличению эффективности рулей.

На современных самолетах, осуществляющих полеты со сверхзвуковыми скоростями, для улучшения управляемости применяют управляемые стабилизаторы, у которых рули высоты отсутствуют. Стабилизатор при этом через систему гидроусилителей связан непосредственно с ручкой управления в кабине, и летчик, управляя самолетом, так же как и через руль высоты, оттеняет ручку управления в нужном направлении. При взятии ручки на себя стабилизатор уменьшает угол атаки, при даче ручки от себя - увеличивает.

Для улучшения поперечной управляемости на больших углах атаки применяют так называемые интерцепторы, которые представляют собой пластины, кинематически связанные с элеронами и расположенные вдоль размаха крыла. В зависимости от конструкции самолета интерцепторы могут быть расположены как на верхней поверхности крыла, так и на нижней (Рис. 35). При верхнем расположении интерцептора он выдвигается при отклонении элерона вверх. Выдвижение интерцептора вызывает интенсивный срыв потока, вследствие чего происходит резкое снижение подъемной силы крыла. При нижнем расположении интерцептор выдвигается в поток на том крыле, на котором элерон отклоняется вниз. В этом случае пластина интерцептора тормозит поток, давление под крылом повышается и крыло получает дополнительный прирост подъемной силы
