Определение размеров базовой части гусеничного экскаватора

Материалы » Проектирование рабочего оборудования одноковшового экскаватора » Определение размеров базовой части гусеничного экскаватора

Страница 2

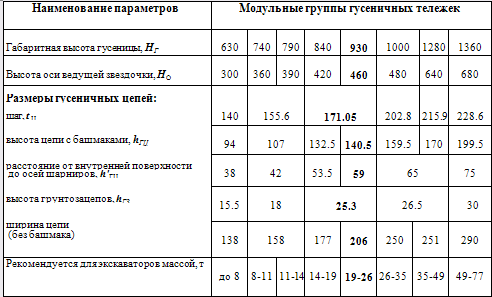

Таблица 2. Размеры модульных гусеничных тележек тракторного типа цевочным зацеплением гусеничных пеней, мм

При этом габаритную высоту HГ (м) и высоту НО (м) оси ведущей звездочки принимаем как предварительные. Их уточняют следующим расчетом. Размеру НО соответствует диаметр ведущей звездочки, измеренный по осям шарниров гусеничной цепи (рис. 2).

Рис. 2. Схема размеров в узле ведущей звездочки

DЗВ=2(НО – hГЦ+h 'ГЦ) = 2(0.46-0.1405+0.059) = 0.757 м,

где HО = 0.46 м - высота оси ведущей звездочки;

HГ = 0.93 м - высота гусеницы;

tЦ = 0.17105 м - шаг гусеничной цепи;

hГЦ = 0.1325 м - высота гусеничной цепи (м);

h 'ГЦ = 0.059 м - расстояние от внутренней поверхности до осей шарниров;

hГЗ = 0.0253 м – высота грузозацепов.

Диаметр ведущей звездочки D3B (м) вязан с шагом цепи tЦ (м) и числом зубьев z соотношением:

= ,

где П = 3.14, откуда выразим z:

Округляя z принимаем числа зубьев равными 24, уточним размер звездочки:

Определим HГ min минимальную габаритную высоту гусениц, м:

HГ min = DЗВ + 2(hГЦ – h'ГЦ) = 0.749+2*(0.1405 – 0.059) = 0.91 м

Конструктивный диаметр звездочки D3B вычисляем с точностью до 10 -5 м, для использования, же этого результата в расчетах других параметров этот размер округляем с точностью вычисляемого параметра - до 0,01 м.

Верхняя ветвь гусеничной цепи проектируется несколько поднятой поддерживающими роликами. Тогда HГ > НГ min. Табличное значение НГ примем равным 0.91 м .

Определим габаритную длину LГ гусеницы, м:

LГ = lГ+HГ min = 3.83+0.91=4.74 м

Определим габаритную ширину ВХ гусеничного хода, м:

Bx= К+bГ = 2.5+0.8 м

Клиренс Кл под поворотной платформой, измеренный от уровня стоянки, определим по эмпирической зависимости, м:

Кл = (1.2 .1.17) (НГ – 2h ГЗ) = 1.3(0.93 – 2 × 0.0253) = 1.14 м,

где значение коэффициента пропорциональности соответствуют массе экскаваторов тЭ = 24.2 т.

Остальные размеры базовой части гусеничных экскаваторов назначают, руководствуясь следующим.

Окончательно типоразмер опорно-поворотного круга определяют расчетом в зависимости от воспринимаемых им внешних нагрузок. На стадии предварительных расчетов диаметр ОПУ определяют по эмпирической зависимости:

Найденный размер округляют до ближайшего стандартного из ряда (Таблица 3):

Таблица 3.

Принимаем диаметр DОПУ = 1.25 м.

Ширину поворотной платформы ВПЛ гусеничных экскаваторов с минимальной опорной поверхностью гусениц назначают равной габаритной ширине гусеничного хода.

В продольном направлении размеры поворотной платформы определяются измеренными от оси ее вращения радиусами передней rП и хвостовой rХВ частей.

Первый назначают на 0,05 .0,1 м больше половины диаметра ОПУ, а второй - по эмпирической зависимости:

Высоту балки поворотной платформы назначаем из пределов hm = 0,17…0,4 м, соответствующей указанной предельной массе экскаватора. Под кабиной этот размер уменьшим в два раза. Выбираем высоту балки поворотной платформы hm = 0,2 м.
