Подбор электродвигателя и выбор типа редуктора

Страница 2

По каталогу выбираем среднеоборотный электродвигатель переменного тока трёхфазный асинхронный единой серии А марки 4А100S4У3 с двумя парами полюсов с ближайшей к Рд номинальной мощностью РДН = 3000 Вт (перегрузка не превышает допустимых 12,5 %).

Его номинальная частота вращения nДН = 1435 об/мин, угловая скорость ωДН = π nДН/30 ≈ 150 1/с; маховый момент ротора GD2 = 3,47·10-2 кгс·м2; момент инерции массы IД ≈ 8,8 ·10-4 кг·м2; кратность пускового момента К = ТП/ТДН = 2.

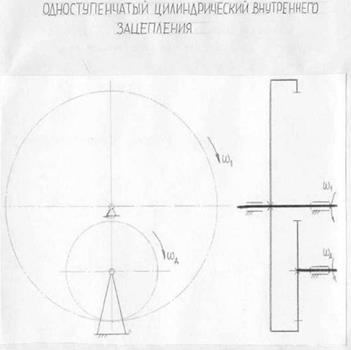

Уточнённое значение передаточного числа редуктора:

uР = ωДН/ω1 = 150/126,5 = 1,19.

Необходимый движущий вращающий момент:

TД = PД / ωДН = 3163/150 ≈ 21,1 Н∙м

при номинальном движущем вращающем моменте TДН = PДН / ωДН = 3000/150 = 20 Н∙м. Двигатель будет работать с небольшой допустисой перегрузкой 11 %. Отношение TК/TД ≈ 24/21,1 ≈ 1,15 должно равняться произведению uР на ηР, равному ≈ 1,25∙0,97 = 1,21, что, практически, и имеет место.
